Tiêu chuẩn kỹ thuật Container BESS: IEC, IP, UL Doanh nghiệp cần biết

1. Tiêu Chuẩn Kỹ Thuật Container BESS là gì?

Container BESS (Battery Energy Storage System Container) không đơn thuần là một vỏ thép chứa pin lưu trữ. Đây là một hệ thống kỹ thuật tích hợp, nơi pin, hệ thống quản lý pin (BMS), bộ chuyển đổi điện (PCS), hệ thống làm mát (HVAC), phòng cháy chữa cháy, điều khiển và giám sát cùng hoạt động trong một không gian kín.

Chính vì vậy, tiêu chuẩn kỹ thuật Container BESS không chỉ đánh giá chất lượng của kết cấu container mà còn quy định các yêu cầu về an toàn điện, khả năng chống cháy, độ kín bụi nước, độ bền môi trường và khả năng vận hành ổn định trong suốt vòng đời của hệ thống.

Đối với các dự án quy mô công nghiệp và điện lưới, việc đáp ứng các tiêu chuẩn quốc tế là điều kiện tiên quyết để hệ thống được nghiệm thu, bảo hiểm và đưa vào vận hành. Đây cũng là yếu tố quan trọng khi các doanh nghiệp lựa chọn đối tác OEM/ODM sản xuất vỏ Container BESS.

Trong số hàng chục tiêu chuẩn đang được áp dụng trên thế giới, ba nhóm tiêu chuẩn có ảnh hưởng lớn nhất đến thiết kế và sản xuất Container BESS gồm:

• IEC 62933 - Bộ tiêu chuẩn quốc tế dành cho hệ thống lưu trữ năng lượng.
• UL 9540 - Tiêu chuẩn đánh giá an toàn cho toàn bộ hệ thống BESS.
• IP55/IP65 (IEC 60529) - Tiêu chuẩn về khả năng chống bụi và chống nước của vỏ container.

Hiểu đúng vai trò của từng tiêu chuẩn sẽ giúp chủ đầu tư đánh giá chính xác năng lực của nhà sản xuất cũng như giảm thiểu rủi ro trong quá trình vận hành.

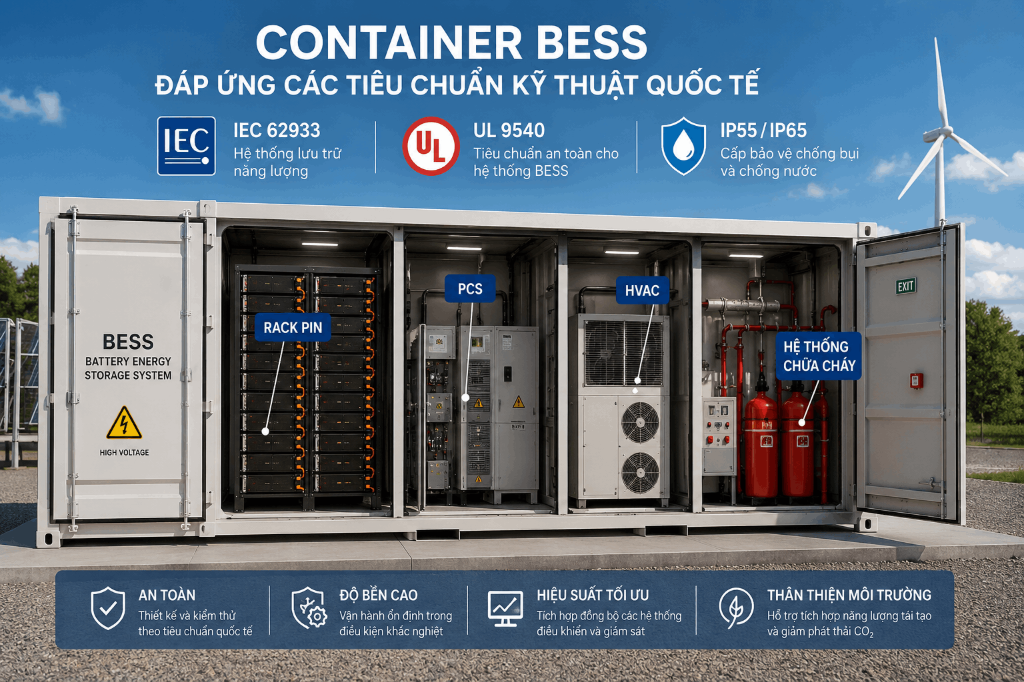

 Mô hình container BESS

2. Vì sao Container BESS phải tuân thủ tiêu chuẩn quốc tế?

Hệ thống BESS thường lưu trữ từ vài trăm kWh đến hàng trăm MWh điện năng. Mật độ năng lượng cao đồng nghĩa với việc yêu cầu về an toàn cũng khắt khe hơn rất nhiều so với container công nghiệp thông thường.

Nếu container được thiết kế không đạt tiêu chuẩn, doanh nghiệp có thể phải đối mặt với nhiều rủi ro như:

• Nước và bụi xâm nhập làm hỏng thiết bị điện
• Quá nhiệt khiến tuổi thọ pin giảm nhanh
• Cháy lan (Thermal Runaway) gây hư hỏng toàn bộ hệ thống
• Ăn mòn kết cấu trong môi trường ven biển
• Không đáp ứng yêu cầu bảo hiểm hoặc quy định của chủ đầu tư

Do đó, các nhà tích hợp hệ thống (System Integrator), đơn vị EPC và chủ đầu tư đều yêu cầu nhà sản xuất Container BESS tuân thủ các tiêu chuẩn quốc tế ngay từ giai đoạn thiết kế.

Những tiêu chuẩn này không chỉ giúp đảm bảo an toàn mà còn tạo điều kiện để hệ thống có thể xuất khẩu sang các thị trường yêu cầu cao như Bắc Mỹ, châu Âu, Nhật Bản và Australia.

3. IEC - Tiêu chuẩn cho thiết kế và hiệu suất hệ thống

Khi nhắc đến Tiêu Chuẩn Kỹ Thuật Container BESS, IEC luôn là bộ tiêu chuẩn được đề cập đầu tiên.

Đây là nhóm tiêu chuẩn do International Electrotechnical Commission (IEC) ban hành nhằm quy định các yêu cầu đối với hệ thống lưu trữ năng lượng sử dụng pin (Electrical Energy Storage Systems).

Trong đó, IEC 62933 quy định các yêu cầu chung đối với hệ thống lưu trữ năng lượng, từ kiến trúc hệ thống, khả năng vận hành đến các nguyên tắc đánh giá an toàn.

Khác với nhiều tiêu chuẩn chỉ đánh giá một thiết bị riêng lẻ, IEC 62933 tiếp cận BESS như một hệ thống hoàn chỉnh, bao gồm pin, bộ chuyển đổi điện, hệ thống điều khiển, làm mát, bảo vệ và kết cấu chứa thiết bị.

Bộ tiêu chuẩn này hướng dẫn các yêu cầu về:

• Thiết kế hệ thống
• Đánh giá hiệu suất
• An toàn vận hành
• Khả năng tích hợp với lưới điện
• Kiểm thử và nghiệm thu

 Vỏ container BESS do TaiyoEnergy sản xuất

Đối với nhà sản xuất Container BESS, IEC 62933 ảnh hưởng trực tiếp đến cách bố trí không gian bên trong container. Khoảng cách giữa các rack pin, luồng lưu thông khí, đường đi của cáp điện, vị trí hệ thống HVAC và thiết bị chữa cháy đều phải được tính toán nhằm đáp ứng các yêu cầu vận hành an toàn.

Nói cách khác, IEC 62933 là "khung tiêu chuẩn" định hướng toàn bộ quá trình thiết kế hệ thống lưu trữ năng lượng, trong khi các tiêu chuẩn khác sẽ đánh giá từng hạng mục cụ thể.

Ngoài IEC 62933, nhiều dự án còn áp dụng thêm các tiêu chuẩn liên quan như:

• IEC 62619 quy định yêu cầu an toàn đối với pin Lithium-ion sử dụng trong các ứng dụng công nghiệp. Tiêu chuẩn này tập trung vào khả năng chịu va đập, chống ngắn mạch, quá sạc, quá xả và các điều kiện vận hành bất thường nhằm giảm nguy cơ xảy ra sự cố.
• IEC 62477 đưa ra các yêu cầu về an toàn cho thiết bị điện tử công suất như PCS (Power Conversion System), bộ nghịch lưu (Inverter) và các thiết bị chuyển đổi năng lượng trong hệ thống BESS.
• IEC 60529 quy định cấp bảo vệ IP của thiết bị điện, là cơ sở để đánh giá khả năng chống bụi và chống nước của Container BESS.

4. UL - Tiêu chuẩn xác nhận mức độ an toàn của hệ thống

Nếu IEC tập trung vào yêu cầu thiết kế thì UL lại tập trung vào việc kiểm chứng mức độ an toàn của hệ thống trong điều kiện vận hành thực tế.

4.1. UL 9540 - Tiêu chuẩn an toàn

UL 9540 được phát triển bởi UL Solutions, là tiêu chuẩn được áp dụng rộng rãi tại Bắc Mỹ và ngày càng được nhiều chủ đầu tư quốc tế sử dụng làm điều kiện kỹ thuật bắt buộc.

Điểm đặc biệt của UL 9540 là đánh giá toàn bộ hệ thống BESS thay vì từng thiết bị riêng lẻ. Quá trình đánh giá bao gồm:

• Pin lưu trữ
• Battery Management System (BMS)
• Power Conversion System (PCS)
• Hệ thống HVAC
• Hệ thống phòng cháy chữa cháy
• Tủ điện
• Kết cấu Container
• Phần mềm điều khiển

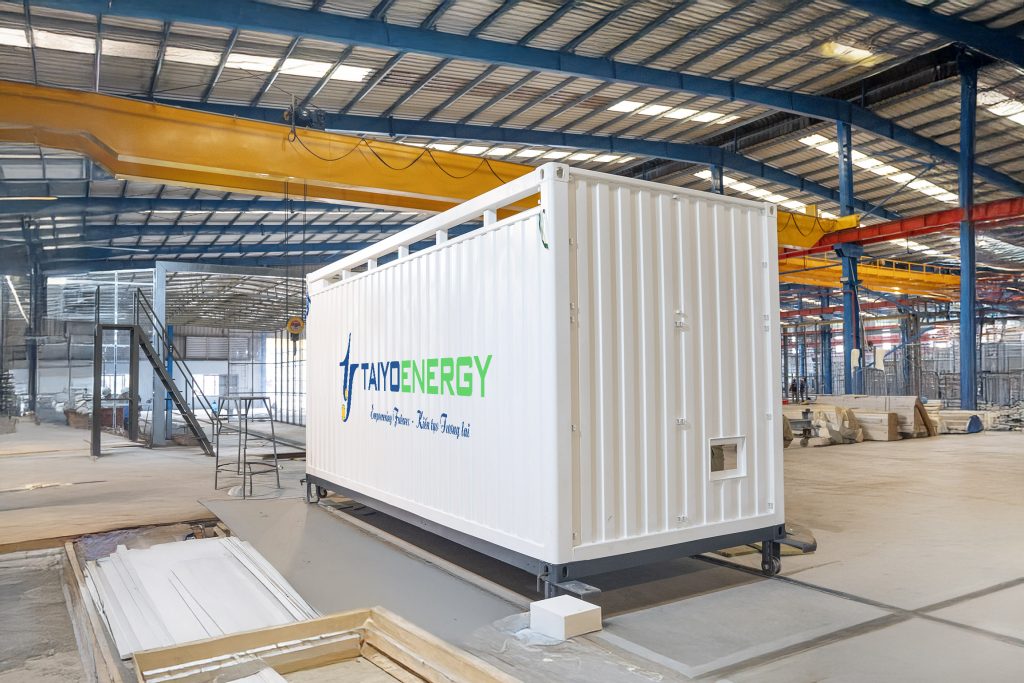

 Vỏ container BESS do Taiyo Energy sản xuất

Điều này có nghĩa là một container sử dụng các thiết bị đạt chứng nhận riêng lẻ vẫn chưa đủ để được xem là đáp ứng UL 9540 nếu toàn bộ hệ thống chưa được đánh giá đồng bộ.

Đối với các dự án xuất khẩu sang Hoa Kỳ hoặc Canada, UL 9540 gần như là yêu cầu bắt buộc.

4.2. UL 9540A - Bài kiểm tra đối với nguy cơ cháy lan

Một tiêu chuẩn thường bị nhầm lẫn với UL 9540 là UL 9540A.

Thực tế, UL 9540A không phải là chứng nhận mà là phương pháp thử nghiệm nhằm đánh giá hiện tượng Thermal Runaway (thoát nhiệt mất kiểm soát) của hệ thống pin.

Trong quá trình thử nghiệm, các kỹ sư sẽ chủ động tạo ra lỗi trên một cell pin để quan sát:

• Nhiệt có lan sang cell bên cạnh hay không
• Lửa có lan sang module khác hay không
• Khí cháy được giải phóng như thế nào
• Hệ thống chữa cháy có hoạt động đúng thiết kế hay không

Các thử nghiệm được thực hiện theo nhiều cấp độ, từ cell pin, module, rack cho đến toàn bộ Container BESS.

Kết quả của UL 9540A là cơ sở quan trọng để các đơn vị thiết kế lựa chọn khoảng cách giữa các rack pin, bố trí hệ thống thông gió và xây dựng phương án phòng cháy chữa cháy phù hợp.

5. IP - Tiêu chuẩn bảo vệ Container trước môi trường

Khác với IEC và UL, chỉ số IP (Ingress Protection) không đánh giá hiệu suất của hệ thống mà tập trung vào khả năng bảo vệ thiết bị khỏi các tác động từ môi trường bên ngoài.

Theo tiêu chuẩn IEC 60529, mã IP gồm hai chữ số:

• Chữ số đầu tiên thể hiện khả năng chống bụi.
• Chữ số thứ hai thể hiện khả năng chống nước.

Trong các dự án BESS, hai cấp bảo vệ phổ biến nhất là IP55 và IP65.

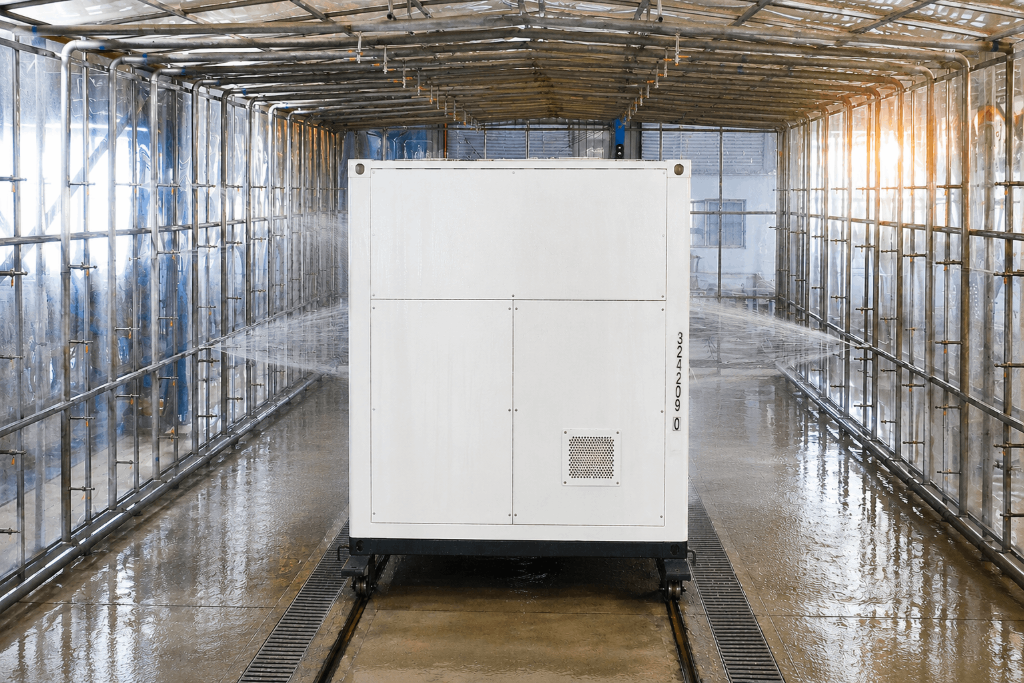

 Vỏ container BESS Taiyo Energy test khả năng kín nước

Container đạt chuẩn IP55: Container đạt chuẩn IP55 có khả năng ngăn bụi ở mức không ảnh hưởng đến hoạt động của thiết bị và chịu được tia nước áp lực thấp từ mọi hướng. Đây là cấp bảo vệ thường được sử dụng cho nhiều dự án công nghiệp thông thường.

Container đạt chuẩn IP65: IP65 mang đến khả năng bảo vệ cao hơn. Vỏ container gần như kín hoàn toàn với bụi và có thể chịu được tia nước áp lực mạnh mà không làm ảnh hưởng đến các thiết bị bên trong. Đối với các dự án lắp đặt ngoài trời, khu vực ven biển hoặc môi trường nhiều bụi, IP65 thường là lựa chọn được ưu tiên.

Để đạt được các cấp bảo vệ này, nhà sản xuất container phải kiểm soát rất nhiều chi tiết kỹ thuật như:

• Thiết kế gioăng kín cửa
• Độ kín của các mối hàn
• Cấu tạo lỗ xuyên cáp
• Hệ thống khóa cửa
• Thiết kế mái và rãnh thoát nước
• Khả năng chống ăn mòn của lớp sơn bảo vệ

Nếu chỉ một vị trí bị rò nước hoặc xâm nhập bụi, toàn bộ hệ thống điện và pin bên trong đều có thể bị ảnh hưởng, gây suy giảm tuổi thọ hoặc làm tăng nguy cơ xảy ra sự cố trong quá trình vận hành.

6. Một dự án Container BESS sẽ áp dụng các tiêu chuẩn như thế nào?

Trên thực tế, các tiêu chuẩn không tồn tại độc lập mà được áp dụng đồng thời trong từng giai đoạn của dự án.

Có thể hình dung IEC quy định hệ thống cần được thiết kế như thế nào, UL kiểm chứng hệ thống có an toàn hay không, còn IP bảo vệ hệ thống trước các tác động từ môi trường.

Ba nhóm tiêu chuẩn này bổ sung cho nhau, tạo thành nền tảng kỹ thuật của một Container BESS đạt chuẩn quốc tế.
