Cấu tạo Hệ thống Container BESS: Bên trong có những thành phần gì?

1. Hệ thống BESS là gì?

BESS (Battery Energy Storage System) là hệ thống lưu trữ điện năng bằng pin, cho phép tích trữ điện từ lưới điện hoặc nguồn năng lượng tái tạo như điện mặt trời, điện gió để sử dụng khi cần thiết.

Các hệ thống BESS hiện đại thường được tích hợp bên trong container tiêu chuẩn 20ft hoặc 40ft nhằm đảm bảo tính linh hoạt trong vận chuyển, lắp đặt và mở rộng công suất.

 Tìm hiểu chi tiết: Hệ thống Container lưu trữ năng lượng (BESS) là gì?

2. Tổng quan cấu tạo hệ thống BESS

Một hệ thống BESS (Battery Energy Storage System) không chỉ đơn thuần là các cụm pin lưu trữ năng lượng. Đây là một tổ hợp thiết bị điện, điện tử và cơ khí được tích hợp đồng bộ bên trong container nhằm đảm bảo khả năng lưu trữ, chuyển đổi và quản lý năng lượng an toàn.

Trong một container BESS tiêu chuẩn, các thành phần chính bao gồm:

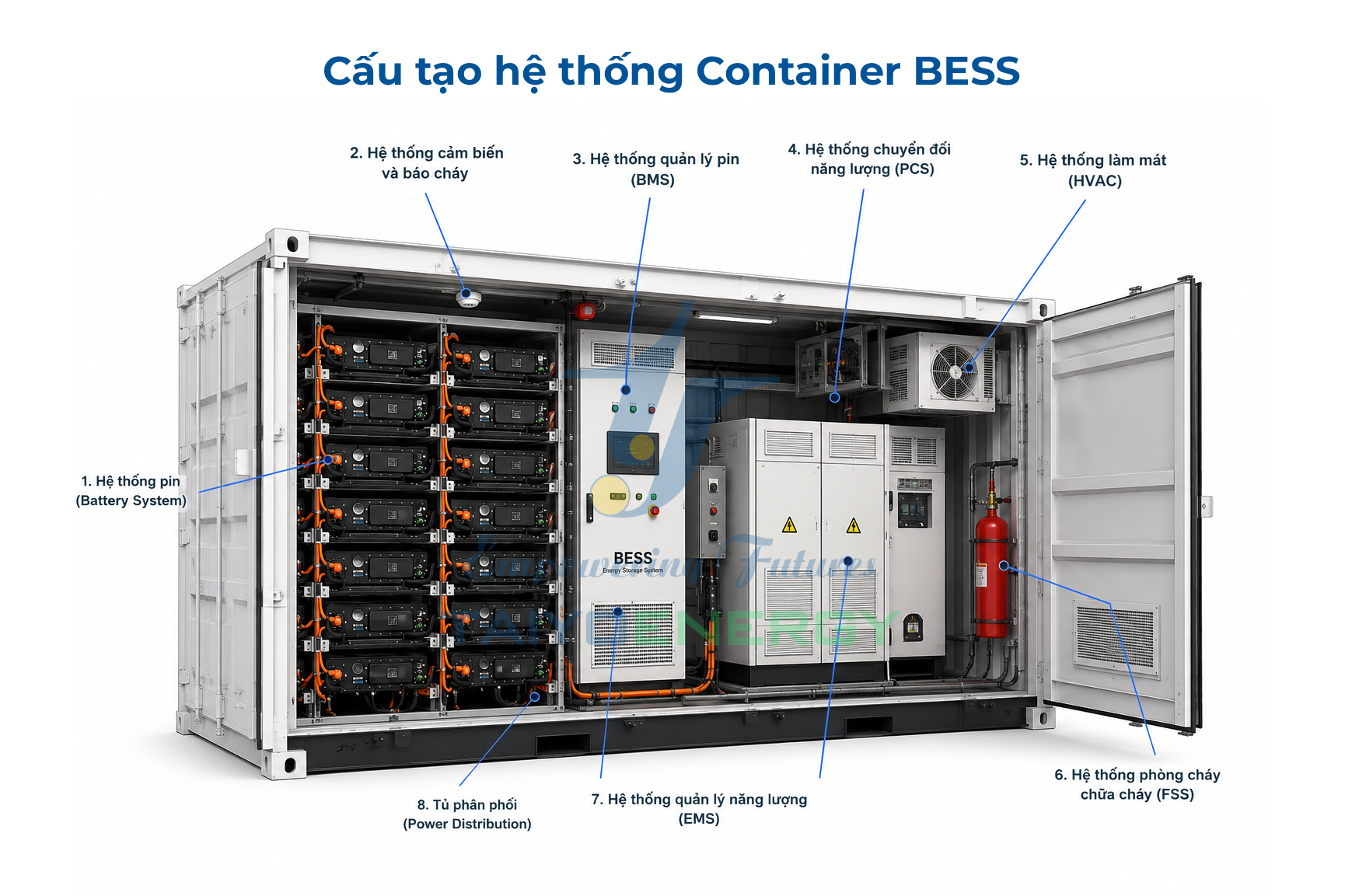

Sơ đồ cấu tạo hệ thống Container BESS

Mỗi thành phần đảm nhận một vai trò riêng nhưng liên kết chặt chẽ với nhau để tạo thành một hệ thống lưu trữ năng lượng hoàn chỉnh.

2.1. Vỏ Container BESS và các yêu cầu kỹ thuật

Nhiều người cho rằng container chỉ là lớp vỏ bảo vệ bên ngoài. Thực tế, container BESS là một kết cấu kỹ thuật quan trọng. Lớp vỏ bên ngoài là tuyến phòng thủ đầu tiên, bảo vệ các thiết bị nhạy cảm bên trong khỏi các yếu tố môi trường.

Các Yêu Cầu Đối Với Container BESS

Độ Bền Kết Cấu

Một container BESS tiêu chuẩn có thể chứa hàng chục tấn thiết bị bao gồm rack pin, PCS, hệ thống HVAC, tủ điện và hệ thống PCCC. Do đó, kết cấu container phải được thiết kế để:

• Chịu được tải trọng tĩnh của toàn bộ thiết bị bên trong
• Đảm bảo độ ổn định khi vận chuyển bằng đường bộ, đường biển hoặc đường sắt
• Chống rung động và biến dạng trong quá trình vận hành
• Đáp ứng các tiêu chuẩn an toàn cơ khí và kết cấu công nghiệp


Đối với các dự án quy mô lớn, việc tính toán tải trọng và gia cường kết cấu là yêu cầu bắt buộc nhằm đảm bảo tuổi thọ vận hành lâu dài của hệ thống.

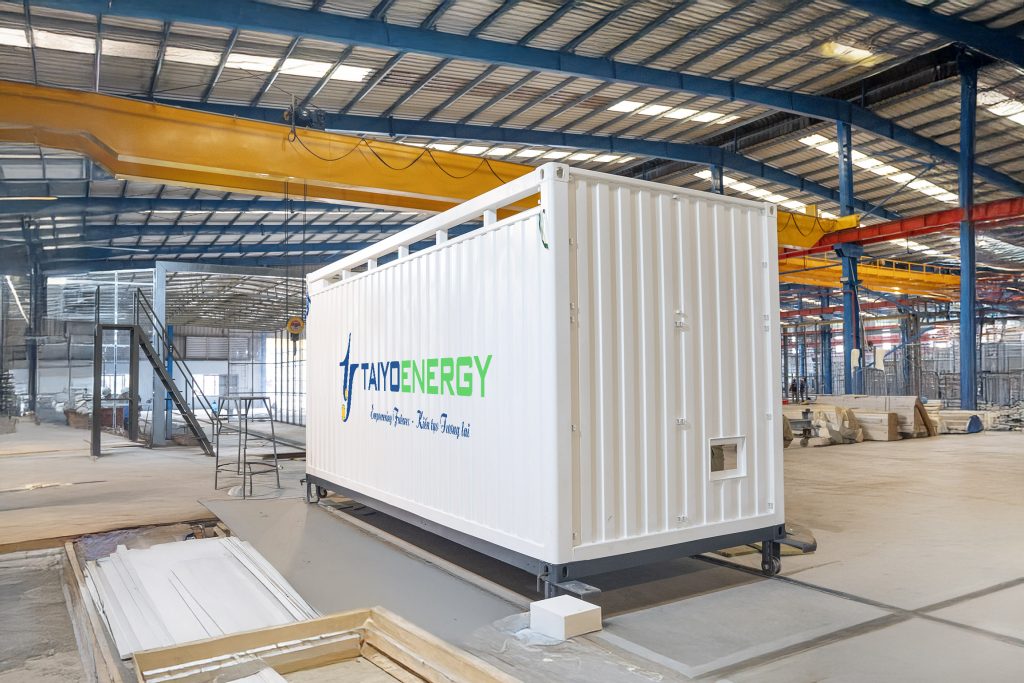

 Vỏ container BESS do Taiyo Energy sản xuất

Khả năng chống ăn mòn

Nhiều hệ thống BESS được lắp đặt tại khu công nghiệp, cảng biển hoặc khu vực ven biển, nơi có điều kiện môi trường khắc nghiệt. Vì vậy, container cần được xử lý bề mặt và sơn chống ăn mòn phù hợp nhằm hạn chế gỉ sét, duy trì độ bền kết cấu và kéo dài tuổi thọ sử dụng.

Khả năng chống nước và bụi

Để bảo vệ các thiết bị điện và điện tử bên trong, container BESS phải có khả năng chống nước và chống bụi hiệu quả. Các vị trí cửa, lỗ thông gió và điểm đấu nối cần được thiết kế kín khít, giúp hệ thống vận hành ổn định trong nhiều điều kiện thời tiết khác nhau.

Khả năng tích hợp thiết bị

Container BESS cần được thiết kế để tích hợp đồng bộ nhiều hệ thống như rack pin, HVAC, PCCC, tủ điện và hệ thống giám sát. Việc bố trí thiết bị phải tối ưu không gian, thuận tiện cho bảo trì và đáp ứng các yêu cầu an toàn vận hành. Đây cũng là một trong những yếu tố quan trọng quyết định chất lượng và hiệu quả của toàn bộ hệ thống lưu trữ năng lượng.

2.2. Battery System - Trái tim của hệ thống BESS

Battery System là thành phần quan trọng nhất trong toàn bộ hệ thống BESS. Đây là nơi trực tiếp lưu trữ và giải phóng điện năng khi hệ thống thực hiện quá trình sạc hoặc xả.

Cấu tạo của Battery System:

• Cell Pin: Cell là đơn vị nhỏ nhất của pin. Mỗi cell có điện áp danh định từ 3V đến 4V tùy theo công nghệ pin sử dụng.
• Module Pin: Nhiều cell pin được ghép lại thành module nhằm tăng điện áp và dung lượng lưu trữ. Module là đơn vị thường được thay thế hoặc bảo trì trong quá trình vận hành.

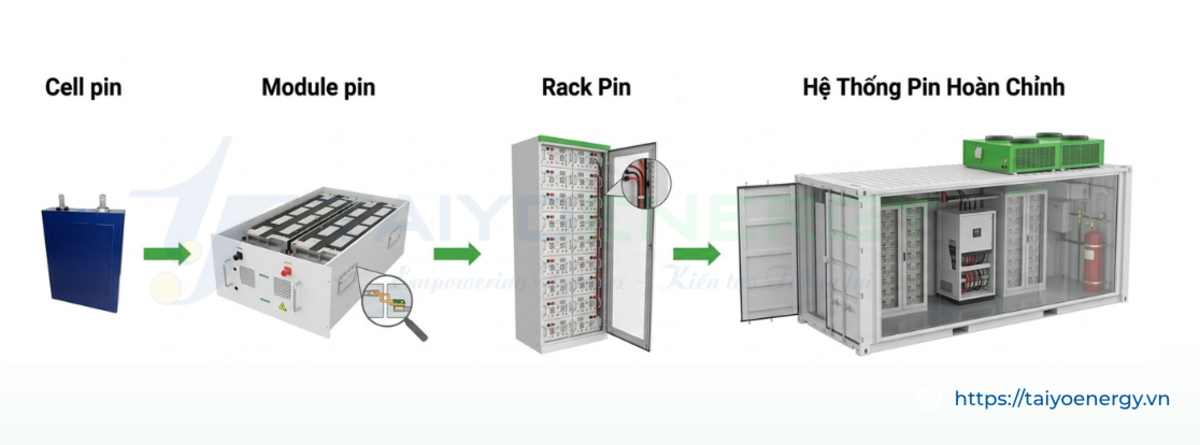

• Rack Pin: Nhiều module được lắp đặt trên các giá đỡ chuyên dụng gọi là rack pin. Các rack được thiết kế nhằm tối ưu không gian bên trong container đồng thời đảm bảo khả năng tản nhiệt và bảo trì.
• Hệ thống pin hoàn chỉnh: Các rack pin tiếp tục được kết nối với nhau để tạo thành hệ thống pin có dung lượng từ vài trăm kWh đến hàng trăm MWh.

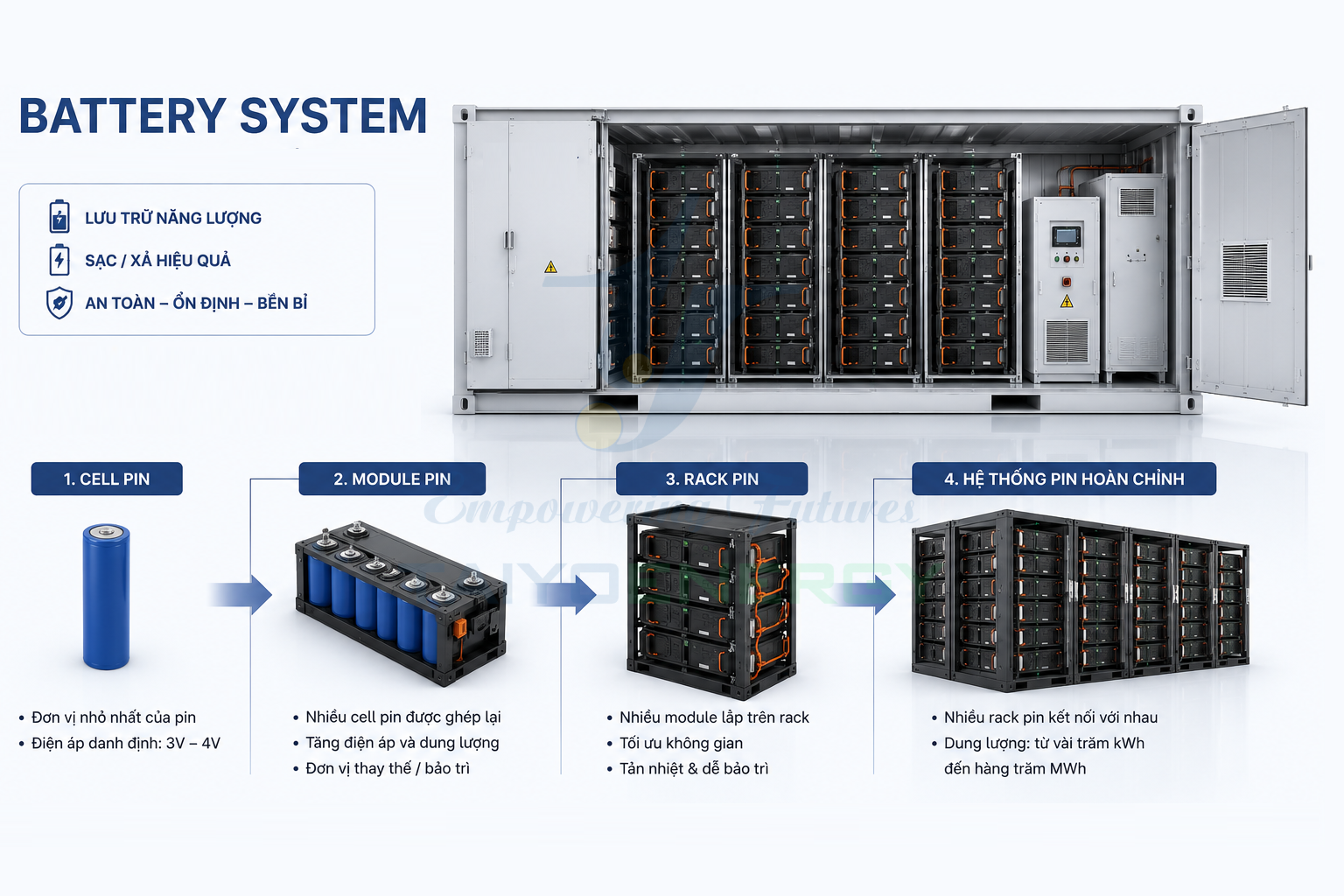

Cấu tạo của Battery System

Công nghệ Pin được sử dụng trong BESS:

Hiện nay pin Lithium-ion là công nghệ được sử dụng phổ biến nhất trong các hệ thống BESS. Đặc biệt, pin Lithium Iron Phosphate (LFP) đang trở thành lựa chọn hàng đầu nhờ:

• Độ an toàn cao
• Tuổi thọ dài
• Khả năng sạc xả sâu
• Chi phí ngày càng cạnh tranh

Đối với các hệ thống BESS quy mô lớn, tuổi thọ pin có thể đạt từ 6.000 đến hơn 10.000 chu kỳ sạc xả.

2.3. BMS - Bộ Não Của Hệ Thống Pin

Nếu Battery System là trái tim thì BMS (Battery Management System) chính là bộ não điều khiển toàn bộ hệ thống pin.

Nhiệm vụ chính của BMS là bảo vệ các cell pin khỏi hư hỏng bằng cách đảm bảo chúng luôn hoạt động trong ngưỡng an toàn. BMS liên tục theo dõi các thông số quan trọng ở cấp độ cell, module và toàn hệ thống, bao gồm:

• Điện áp (Voltage)
• Dòng điện (Current)
• Nhiệt độ (Temperature)
• Trạng thái sạc (State of Charge - SoC)
• Tình trạng sức khỏe (State of Health - SoH)

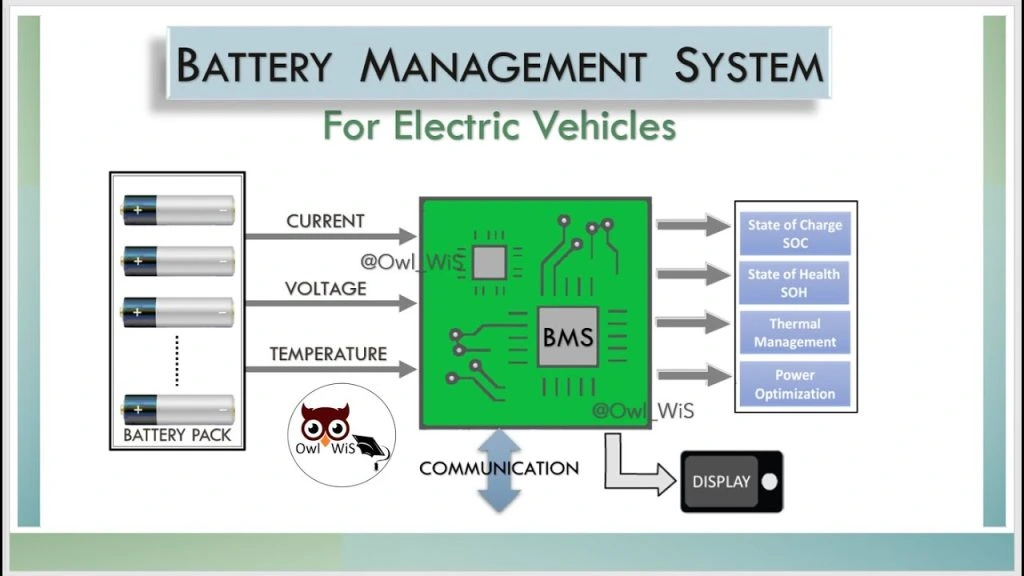

Hệ thống BMS - Battery Management

Chức năng của BMS

• Giám sát điện áp: BMS theo dõi điện áp của từng cell và từng module pin. Nếu phát hiện cell có điện áp bất thường, hệ thống sẽ đưa ra cảnh báo hoặc ngắt kết nối để bảo vệ pin.
• Giám sát nhiệt độ: Nhiệt độ là yếu tố ảnh hưởng trực tiếp đến tuổi thọ và độ an toàn của pin. BMS liên tục thu thập dữ liệu từ các cảm biến nhiệt để phát hiện sớm các nguy cơ quá nhiệt.
• Cân bằng Cell Pin: Sau thời gian vận hành, các cell pin có thể xuất hiện sai lệch điện áp. BMS sẽ thực hiện cân bằng cell nhằm đảm bảo toàn bộ hệ thống hoạt động đồng đều.

• Bảo vệ an toàn: BMS giúp bảo vệ pin trước các tình huống:

  • Quá áp
  • Quá dòng
  • Ngắn mạch
  • Quá nhiệt
  • Sạc quá mức
  • Xả quá sâu

Nhờ đó tuổi thọ pin được kéo dài và nguy cơ sự cố được giảm thiểu đáng kể.

2.1.2. Hệ thống Chuyển đổi Năng lượng (PCS - Power Conversion System)

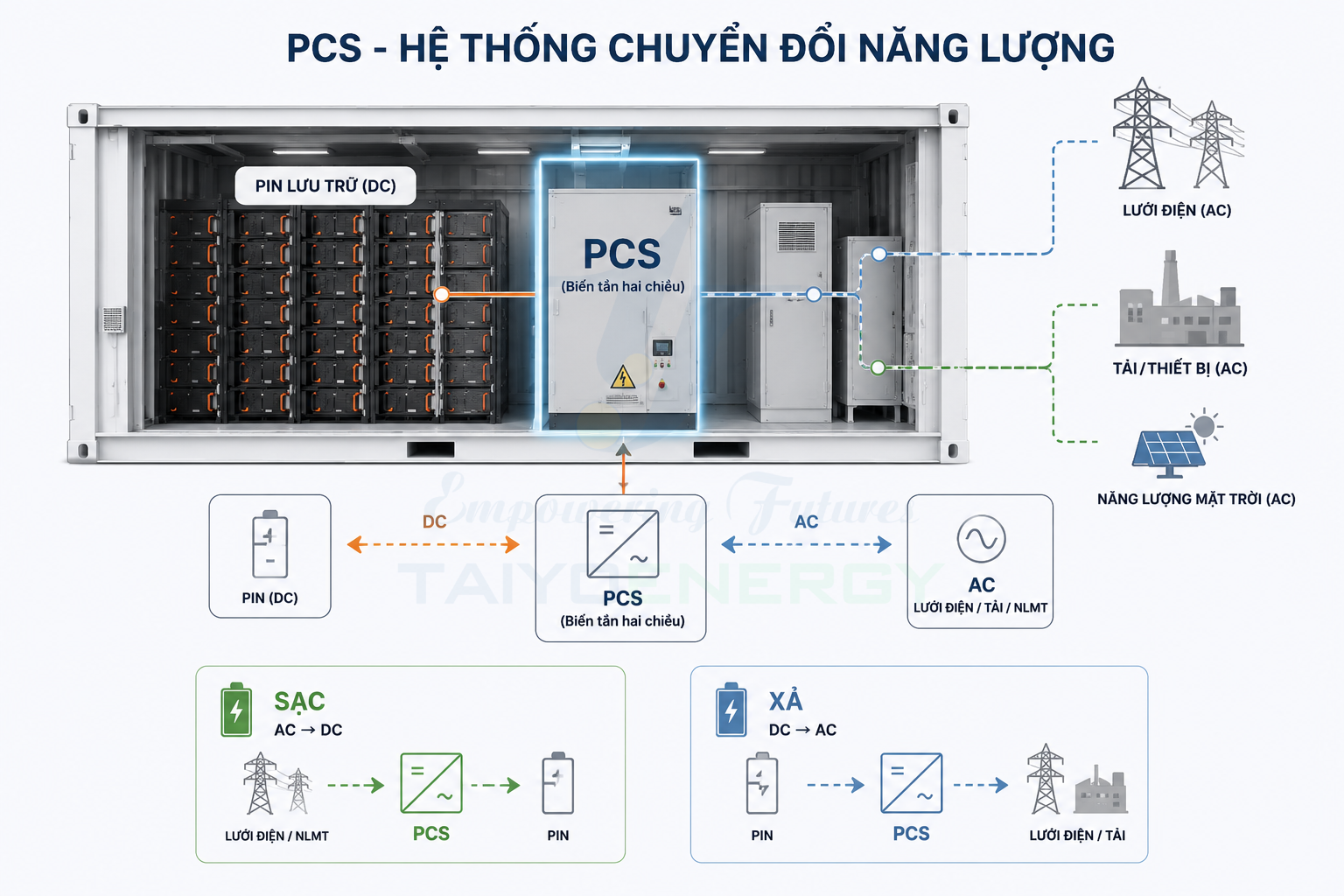

Pin lưu trữ và cung cấp năng lượng ở dạng dòng điện một chiều (DC), trong khi lưới điện và hầu hết các thiết bị công nghiệp hoạt động bằng dòng điện xoay chiều (AC). PCS, với thành phần chính là các bộ biến tần (inverter) hai chiều, đóng vai trò là “người phiên dịch” giữa hai dạng năng lượng này.

• Khi xả: PCS chuyển đổi năng lượng DC từ pin thành năng lượng AC để cung cấp cho tải hoặc hòa vào lưới điện.
• Khi sạc: PCS chuyển đổi năng lượng AC từ lưới điện hoặc từ hệ thống năng lượng mặt trời thành năng lượng DC để nạp vào pin.

2.2. Các Hệ Thống Phụ Trợ Của Hệ Thống BESS

Đây là những hệ thống đảm bảo cho các thành phần cốt lõi có thể hoạt động một cách an toàn, ổn định và bền bỉ. Chất lượng của các hệ thống này là một yếu tố quan trọng quyết định đến tuổi thọ và độ tin cậy của toàn bộ BESS.

2.2.1. Hệ thống Quản lý Nhiệt (HVAC)

Pin Lithium-ion rất nhạy cảm với nhiệt độ. Hoạt động trong môi trường quá nóng hoặc quá lạnh đều có thể làm suy giảm hiệu suất, rút ngắn tuổi thọ và nghiêm trọng hơn là gây ra hiện tượng thoát nhiệt (thermal runaway) nguy hiểm.

Hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí) chuyên dụng là một phần không thể thiếu, có nhiệm vụ duy trì môi trường nhiệt độ hoạt động tối ưu bên trong container, thường bao gồm:

• Máy điều hòa không khí công nghiệp
• Hệ thống thông gió và quạt
• Các cảm biến nhiệt độ được bố trí khắp nơi

Việc quản lý nhiệt độ thích hợp không chỉ đảm bảo an toàn mà còn giúp kéo dài tuổi thọ của pin, mang lại hiệu suất tốt hơn cho BESS.

2.2.2. Hệ thống Phòng cháy Chữa cháy (PCCC)

An toàn cháy nổ là ưu tiên hàng đầu trong thiết kế BESS. Do đặc thù của các thiết bị điện tử và pin, hệ thống PCCC cho BESS container thường là các hệ thống chữa cháy tự động bằng khí sạch (clean agent) như FM-200 hoặc Novec 1230.

• Cơ chế hoạt động: Khi các cảm biến khói, nhiệt hoặc khí gas phát hiện dấu hiệu của sự cố, hệ thống sẽ tự động phun ra một loại khí đặc biệt để dập tắt ngọn lửa bằng cách loại bỏ yếu tố nhiệt mà không làm hỏng các thiết bị điện tử nhạy cảm.
• Vai trò: Hệ thống này đóng vai trò là một lớp bảo vệ bổ sung quan trọng, kích hoạt trong trường hợp hiện tượng thoát nhiệt xảy ra, giúp ngăn chặn sự lan truyền của lửa và giảm thiểu thiệt hại.

2.3. Hệ Thống Điều Khiển và Giám Sát (Bộ Não Trung Tâm)

Nếu hệ thống pin là trái tim, thì đây chính là bộ não và hệ thần kinh, điều phối mọi hoạt động của BESS.

2.3.1 Hệ thống Quản lý Pin (BMS - Battery Management System)

Mỗi khối pin đều được giám sát chặt chẽ bởi một BMS. BMS là gì? Đây được coi là “bộ não của hệ thống pin”. Nhiệm vụ chính của BMS là bảo vệ các cell pin khỏi hư hỏng bằng cách đảm bảo chúng luôn hoạt động trong ngưỡng an toàn. BMS liên tục theo dõi các thông số quan trọng ở cấp độ cell, module và toàn hệ thống, bao gồm:

• Điện áp (Voltage)
• Dòng điện (Current)
• Nhiệt độ (Temperature)
• Trạng thái sạc (State of Charge - SoC)
• Tình trạng sức khỏe (State of Health - SoH)

Một BMS được thiết kế tốt là thành phần tối quan trọng để đảm bảo an toàn và tuổi thọ của pin.

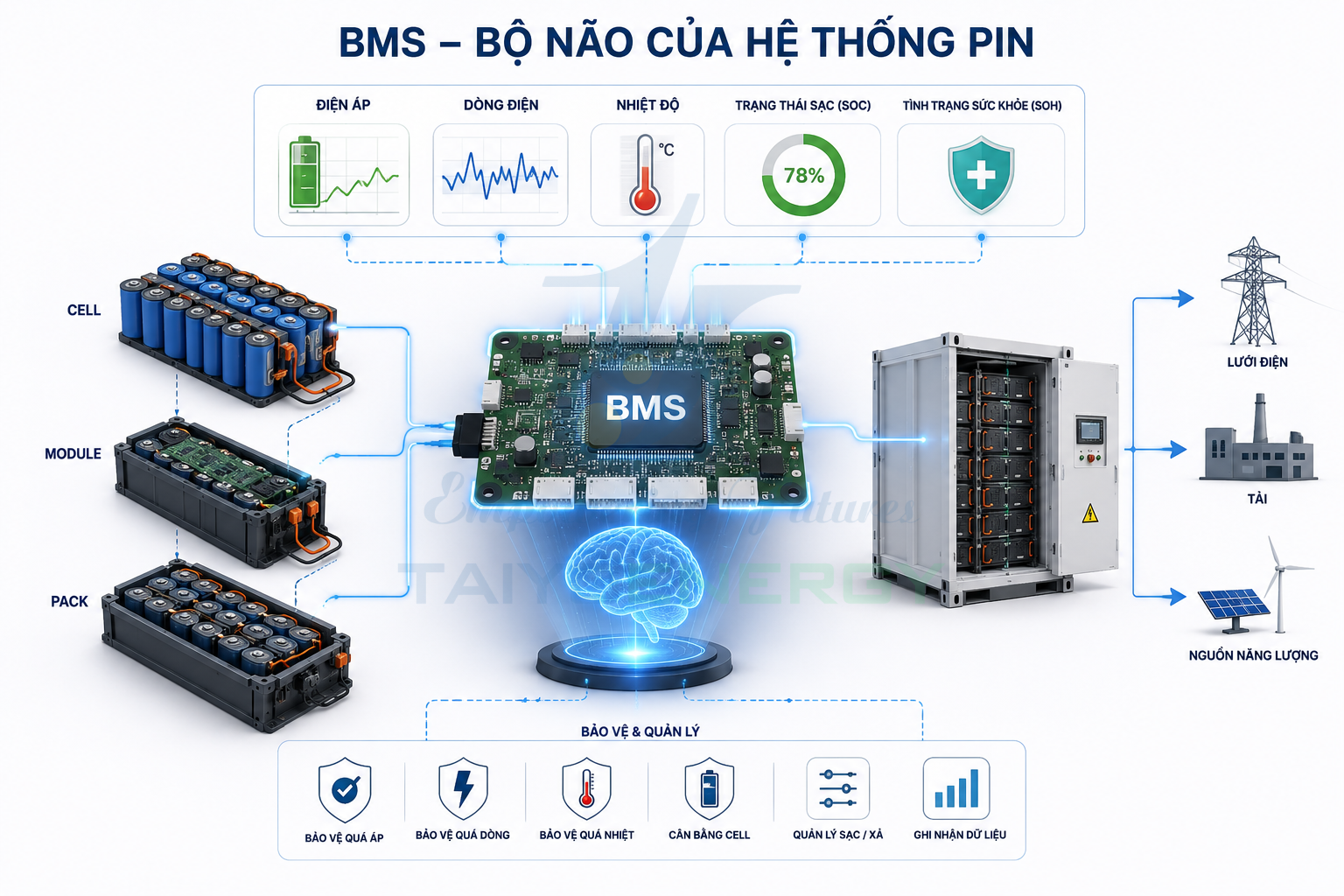

Hệ thống BMS - Battery Management

2.3.2.  Hệ thống Quản lý Năng lượng (EMS  Energy Management System)

Nếu BMS quản lý pin, thì EMS là bộ não điều khiển toàn bộ hệ thống BESS. EMS chịu trách nhiệm ra quyết định khi nào nên sạc, khi nào nên xả và với công suất bao nhiêu để tối ưu hóa hiệu quả kinh tế và kỹ thuật.

Để làm được điều này, EMS liên tục thu thập và phân tích dữ liệu từ nhiều nguồn:

• Dữ liệu từ BMS (tình trạng pin)
• Dữ liệu từ PCS (trạng thái biến tần)
• Dữ liệu từ lưới điện (giá điện, tần số)
• Dữ liệu từ phụ tải của nhà máy
• Dữ liệu từ hệ thống năng lượng tái tạo (nếu có)

Dựa trên các thuật toán thông minh, EMS sẽ điều khiển hoạt động của BESS để thực hiện các tác vụ như cắt giảm phụ tải đỉnh, kinh doanh chênh lệch giá điện, hoặc tối đa hóa tự tiêu thụ năng lượng mặt trời.

3. Sơ Đồ Minh Họa Cấu Tạo Hệ Thống BESS Container

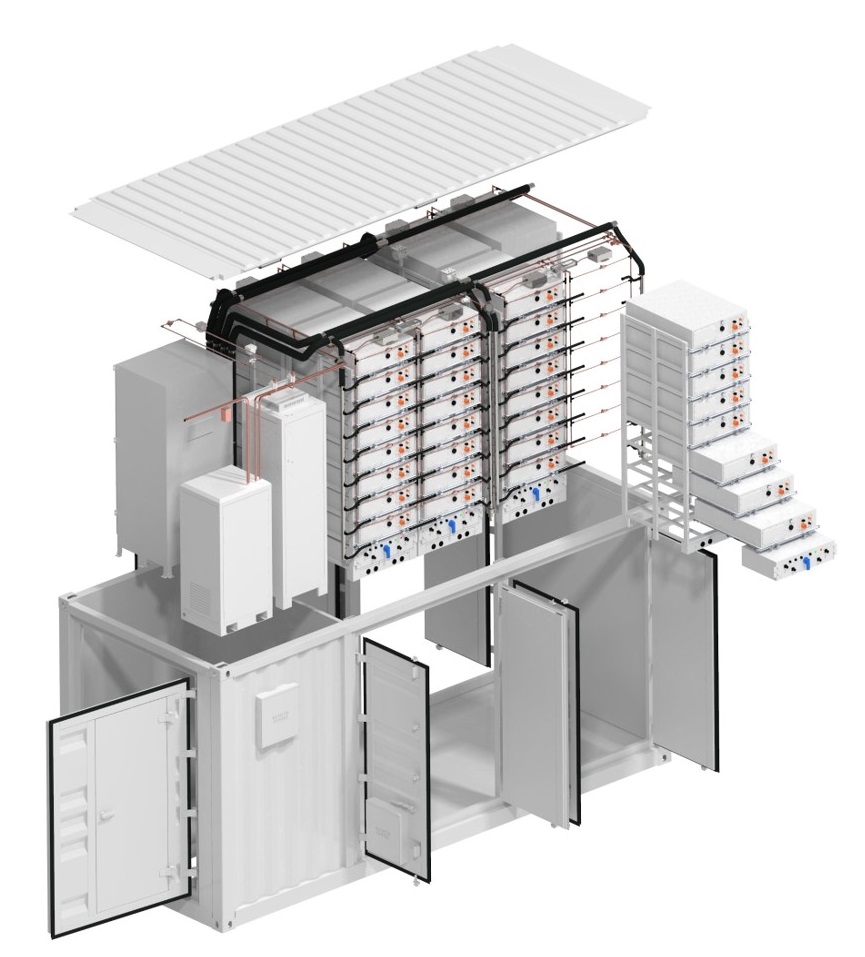

Minh hoạ các thành phần của một container BESS

• Vỏ Container (ISO Standard): Lớp vỏ thép bên ngoài, có cửa ra vào và các tấm thông gió.
• Hệ thống Pin (Battery Racks): Các tủ lớn chứa nhiều module pin được xếp chồng lên nhau, chiếm phần lớn không gian bên trong.
• Hệ thống Quản lý Pin (BMS): Các bo mạch và dây cáp điều khiển được gắn trực tiếp trên các giá đỡ pin.
• Hệ thống Chuyển đổi Năng lượng (PCS/Inverter): Một hoặc nhiều tủ điện lớn, thường đặt gần khu vực đấu nối ra ngoài.
• Hệ thống Quản lý Nhiệt (HVAC): Một dàn điều hòa không khí công nghiệp lớn được gắn ở một đầu của container.
• Hệ thống PCCC (Fire Suppression): Các bình chứa khí chữa cháy và hệ thống ống phun được lắp đặt trên trần.
• Tủ Điều Khiển Trung Tâm (EMS/Controller): Tủ điện chứa bộ điều khiển EMS, màn hình giao diện người-máy (HMI) và các thiết bị truyền thông.

Kết Luận

Một hệ thống BESS container không phải là một tập hợp rời rạc của các thiết bị, mà là một giải pháp kỹ thuật được tích hợp đồng bộ và chặt chẽ. Từ lớp vỏ container bền chắc bên ngoài đến từng vi mạch trong hệ thống BMS, mỗi thành phần đều đóng một vai trò không thể thiếu trong việc đảm bảo hệ thống vận hành hiệu quả, an toàn và có tuổi thọ cao.

Việc hiểu rõ cấu tạo chi tiết bên trong giúp doanh nghiệp có cơ sở để đánh giá chất lượng, độ tin cậy và lựa chọn được đối tác cung cấp giải pháp BESS uy tín, có năng lực kỹ thuật thực sự.

 Tham khảo các sản phẩm của chúng tôi: Container Pin tích điện
